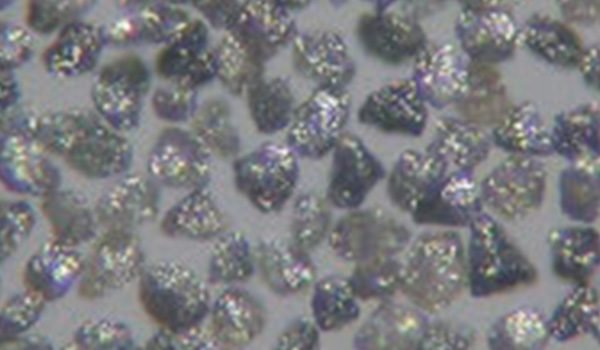

金相多晶拋光液以多晶金剛石微粉為核心成分，通過多刃切削與自銳性實(shí)現(xiàn)高效、低損傷的表面處理。

一、操作流程優(yōu)化

1. 預(yù)處理準(zhǔn)備
   • 清潔表面：拋光前用超聲波清洗樣品，去除油污、雜質(zhì)，避免污染拋光液。
   • 倒角處理：對(duì)硬質(zhì)材料（如碳化鎢）邊緣進(jìn)行倒角，減少拋光時(shí)應(yīng)力集中導(dǎo)致的崩裂。
   • 鑲嵌固定：對(duì)小尺寸或不規(guī)則樣品采用熱鑲嵌（酚醛樹脂）或冷鑲嵌（環(huán)氧樹脂），確保拋光面平整。
2. 分級(jí)拋光遞進(jìn)
   • 粗拋階段：選用3-9μm多晶金剛石拋光液，配合呢絨布或粗拋盤，快速去除前道工序（如砂紙打磨）留下的深劃痕。
   • 中拋階段：切換至1-3μm粒徑，改用絲綢或聚氨酯墊，過渡至精細(xì)表面，減少粗拋殘留的微劃痕。
   • 精拋階段：使用0.02-0.5μm二氧化硅或氧化鋁拋光液，實(shí)現(xiàn)納米級(jí)光潔度，滿足金相觀察或性能測(cè)試需求。
   • 原則：每道工序后用顯微鏡檢查表面，確保無殘留劃痕后再進(jìn)入下一階段。

二、工藝參數(shù)精準(zhǔn)控制

1. 壓力與轉(zhuǎn)速匹配
   • 硬質(zhì)材料（如硬質(zhì)合金、陶瓷）：采用20-30N/cm²高壓，配合300-600rpm中高速，增強(qiáng)切削力。
   • 軟質(zhì)材料（如鋁、銅）：壓力控制在≤10N/cm²，轉(zhuǎn)速150-300rpm，防止磨料嵌入或表面變形。
   • 復(fù)合材料：根據(jù)基體與增強(qiáng)相硬度差異，動(dòng)態(tài)調(diào)整壓力與轉(zhuǎn)速，平衡拋光速率。
2. 拋光液供給策略
   • 滴液量：粗拋階段每20-30秒補(bǔ)滴10-15滴冷卻水，維持濕潤；精拋階段每60-90秒補(bǔ)滴5-7滴拋光液，避免過量導(dǎo)致樣品打滑。
   • 濃度調(diào)節(jié)：對(duì)高硬度材料（如金剛石），可適當(dāng)提高拋光液濃度（10-15%），增強(qiáng)切削效率；對(duì)軟金屬則稀釋至5-8%，減少嵌入風(fēng)險(xiǎn)。
3. 溫度管理
   • 拋光過程中持續(xù)監(jiān)測(cè)樣品溫度，避免局部過熱導(dǎo)致組織變化（如金屬相變或陶瓷晶粒長大）。
   • 對(duì)溫度敏感材料（如鎂合金），采用間歇拋光或增加冷卻液循環(huán)，控制溫度在40℃以下。

更多信息可咨詢：13390834960
網(wǎng)址：www.cqrichpe.com
