通常，臺式掃描電鏡（SEM）利用熱電子源，在加熱掃描電鏡燈絲時發射電子。雖然工作原理是相同的，但不同的熱電子源會表現出不同的性能。由于CeB6燈絲具有較高的亮度和較長的使用壽命，所以飛納臺式掃描電鏡選擇CeB6燈絲作為電子源。起到關鍵作用的參數之一是發射電流的穩定性。CeB6燈絲在穩定性方面的表現如何？如何使飛納臺式掃描電鏡zui大限度地發揮CeB6燈絲的潛力？這篇博客會幫助了解這些疑問。

    掃描電子顯微鏡中熱電子源的工作原理

    在之前一篇關于燈絲的博客中，我們討論了CeB6燈絲和鎢燈絲的性能。CeB6燈絲和鎢燈絲都是熱電子源，通常也稱作陰極，其作用是發射電子。當電子吸收到足夠的能量就能越過勢壘發射出來，勢壘是由陰極材料(如鎢燈絲或CeB6)的函數決定的。

    能量是通過加熱陰極燈絲提供的，電流流過燈絲時就能對其加熱。對于陰極來說，韋式冒相對于陰極是負電位，這個負電位可以把不需要的電子推回進燈絲，從而有效調節發射區域的大小。

    在陰極和韋氏帽電極的下面，陽極提供了一個強電場，或者一個強透鏡，使電子束在韋氏帽和陽極之間匯聚。圖1是CeB6燈絲的示意圖，包括一個燈絲、一個韋氏帽電極和一個陽極。燈絲，和韋氏帽都處于高電位，而陽極是接地的。位于燈絲和陽極之間的電路能夠測量發射電流。

    圖1：熱電子源的示意圖，由CeB6單晶燈絲、韋氏帽電極和陽極組成。紅色部分表示電子的運動軌跡，左右兩邊的紅色部分代表的是韋氏帽電壓將發散的電子推回?zé)艚z，下面紅色部分代表的是初級入射電子束的軌跡。

    熱電子源的比較：CeB6燈絲、LaB6燈絲和鎢燈絲

    CeB6燈絲不是熱電子源的*陰極，LaB6燈絲和鎢燈絲也經常被使用。

    鎢燈絲是一種彎曲的細絲狀燈絲，以減小發射表面的尺寸。它們通常被加熱到2500-3000K的溫度，以實現高電流密度，其功函數為4.5eV。在2800K下，電流密度的實際值為3A/cm2。

    鎢燈絲的使用壽命可以在40到200小時之間變化，會受到陰極材料蒸發的限制，當它變得太薄時就會導致燈絲斷裂。為了防止過度氧化，鎢燈絲需要被保存在10-3Pa的真空中。

    六硼化鈰和六硼化鑭（CeB6和LaB6）燈絲為扁平的棒狀，它們的工作溫度為1400-2000K，因為它們的功函數比鎢燈絲低（LaB6是2.7eV，CeB6是2.5eV）。低功函數和低溫產生比鎢陰??極更高的電流密度，范圍在20-50A/cm2。

    典型地，六硼化物陰極比鎢陰極亮10倍，這意味著它們在樣本處提供更小光斑尺寸的更高電子束電流。而且，六硼化物陰極的壽命更高，通常是鎢陰極的壽命的10倍。

    然而，六硼化物陰極需要高于10-4Pa的真空以防止氧化。六硼化鑭燈絲的性能在很大程度上取決于真空和溫度。研究表明CeB6燈絲受碳污染的影響要小于LaB6燈絲。而且，與LaB6相比，CeB6燈絲在1800K的工作溫度下具有較低的蒸發速率。因此CeB6燈絲的使用壽命更長。

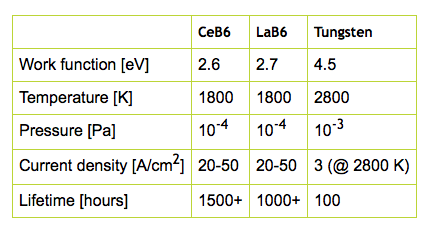

    下表總結了三個熱電子源的物理性質:

    發射電流的穩定性——飛納臺式掃描電鏡CeB6燈絲

    發射電流的穩定性對于熱電子源非常關鍵。在掃描電鏡的操作過程中，通過在恒定的控制回路中調節韋氏帽電壓，使發射電流保持穩定。如圖1所示，通過燈絲和陽極之間的電路在源中測量發射電流。然后根據測量出來的數值來調整韋氏帽電壓。

    對于給定的設置，樣品電流保持不變是非常重要的。自動功能根據發射電流測量樣品電流。通過改變Wehnelt上的電壓來調節發射電流，從而調節推回到燈絲中的電子的量，以獲得恒定的燈絲溫度。樣品上的電流可以從參照物BSD探測器拍攝的圖像信號間接測量。

    zui佳狀態如圖2所示的藍色部分，樣品電流的zui大值為62µA。如果峰值是在此值之前或之后，則意味著燈絲的溫度要么太低，要么太高，需要調整。自動化功能設置燈絲的新溫度并再次測量樣品中的電流，以獲得不同的發射電流，直到峰值落在理想發射電流62μA。

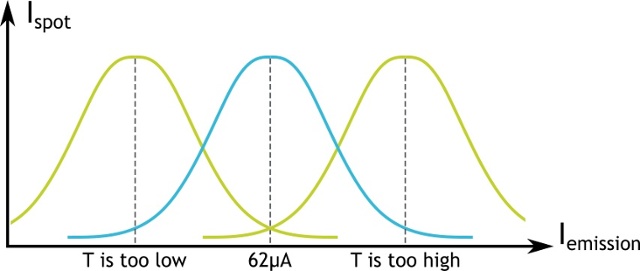

    圖2：不同燈絲溫度下，樣品電流(Ispot)-發射電流曲線圖

    一旦通過自動功能調節溫度，Wehnelt上的電壓設置為40μA的發射電流，因此在藍色曲線的峰值的左側。40μA的發射被選為分辨率和電子束電流之間的zui佳選擇，轉換成圖像質量。

    目前熱電子源的電流穩定性通常要優于1%RMS。飛納臺式掃描電鏡的CeB6燈絲的樣品電流穩定性的測試結果表明：從開啟燈絲的*個5小時中，電子束電流的波動幅度約為0.3%，從開啟的燈絲5小時-15小時，其波動約為0.2%。如圖3所示。在*個小時內，電子束電流下降了約為10%，是由電子槍的溫度逐漸穩定造成的。

    此外，電子槍的真空穩定性不影響CeB6燈絲發射電流。

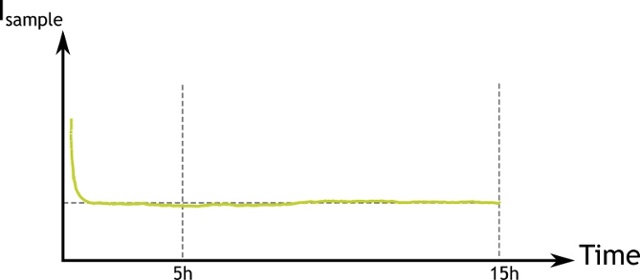

    圖3：樣品電流-時間曲線圖（采樣時間為15小時）

    探索飛納臺式掃描電鏡的更多信息

    所以，CeB6燈絲種種優點，使得飛納臺式掃描電鏡成為一個非?？煽亢湍陀玫漠a(chǎn)品，但它不是*的影響因素。如果你仔細地觀察一下飛納臺式掃描電鏡，你會發現它們有許多有趣的方面，值得進一步研究，比如它們的光學和電子光學放大、分辨率和數字變焦等。
