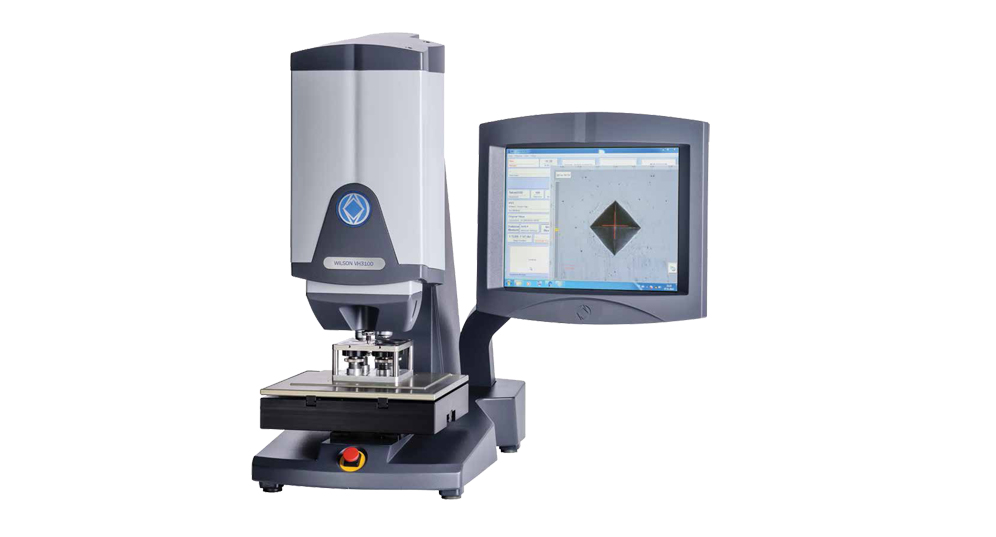

DiaMet 將使硬度測試變得容易進行設置和操作時，通常是自動化程度越高，復雜性也越高。而DiaMet打破了這一慣例，其提供了快速而簡單的操作，因此操作者稍加培訓就可以輕松使用它，但同時具有專業用戶所需的靈活性及高等級功能的特點。一旦程序設置好，任何操作者只需要點擊/碰觸4下，就可以使用該程序進行一系列的維氏或努氏硬度測試。



清晰且觸摸優化

通過其簡潔的設計及簡單直觀的手勢使得新DiaMet™軟件中的導航變得容易。屏幕頂部的虛擬選項卡可讓你在首頁、程序測試和報告瀏覽之間自由切換。狀態欄將顯示全面反饋狀態，交互清晰而高效。由于采用了具有全新外觀和感覺的觸摸屏，因此DiaMet簡單、實用、智能。

操作簡單

通過觸摸屏，鼠標及鍵盤即可操作

通用性

按照ISO 6507、ISO 4545及ASTM E384標準要求，DiaMet最適合評估宏觀維氏、顯微維氏和努氏壓痕。標準DiaMet功能可以自動對維氏和努氏壓痕進行對稱性計算。這些帶有清晰視覺指示的額外驗證將有助于確保結果符合標準要求。

通用性

努氏和維氏硬度

圖像化的測試模型

該DiaMet 圖形編輯器可允許用戶創建包含許多變量的任意數量的測試模型?？蓜?chuàng)建精度非常高的模型并在預覽中驗證結果。在同一程序中載入不同的模型甚至同一程序中使用不同的載荷，并完全自動運行它們。例如，3條CHD線的15個壓痕用HV1，芯部的硬度的5個壓痕用HV10。這就是VH3000系列的靈活性。

創建

應用模式



模型視頻疊加

在實際進行打壓之前，DiaMet可向操作者展示將要進行測試的位置。該圖形視頻疊加功能可幫助同時定位試樣上多個測試行。疊加的視頻會隨著放大倍數的改變而改變，即使是宏觀導航圖。

查看

壓痕位置

宏觀導航圖

通過宏觀查看功能可創建試樣的一個合成圖像。由于DiaMet軟件可掃描任何極限范圍內的任何地方，因此試樣的形狀和大小都無關緊要了。通過導航小地圖可快速高效地實現不同測試位置之間的切換。

導航

試樣導航

自動照明

重現、重現、再重現；DiaMet的自動照明系統可以將樣品的表面自動調整到最好的狀態，而與材料的類型無關&$40;鋼，工具鋼，碳化物和涂層等)。

可重現性

亮度和對比度

自動對焦

<自動對焦功能非常強大。你可以觀察到軟件如何從30mm或更遠處進行對焦操作的。當近距離對焦時可實現剪切式的自動對焦速度。該DiaMet™自動對焦算法建立了新標準。

可重現性

清晰度

自動測量

有了該精確的自動測量算法，無需手動卡線進行測量。但是，在該軟件上，仍然可以通過觸摸屏幕或者鼠標對卡線進行調整進行手動測量。根據需要可自動進行維氏和努式硬度的壓痕對稱性檢查。

可重現性

結果

報告瀏覽

可以將硬度值顯示到圖表和網格線內，根據需要可以重新測量和重新打壓?？梢詫⒔Y(jié)果打印到PDF, 打印機或者EXCEL表格中。

分享

測試結果可與全世界分享！



軟件版本	Wilson DiaMet
硬度類型	維氏、努氏及布氏硬度（取決于機器的配置情況）
兼容硬件	Wilson VH3100, Wilson VH3300* (*2015年引入)
對焦	自動對焦，也可手動對焦
亮度調節	自動調節，也可手動調節
測量	手動或自動壓痕測量
試臺控制	根據測量模型自動切換：CHD、線、圓圈、矩陣及其它
多試樣功能	可以同時測試多個試樣
全景掃描和拼接功能	只能與全景物鏡一起使用
數據導出	打印機、PDF、Excel
